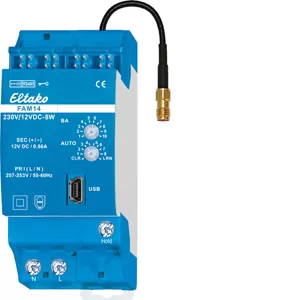

Eltako Funk-Antennenmodul 30014000
Das Eltako Funk-Antennenmodul 30014000 ist perfekt für den Eltako-RS485-Bus geeignet. Es verfügt über eine austauschbare Antenne, ein integriertes Schaltnetzteil 12V DC/8W und ist bidirektional. Mit einer verschlüsselten Funkfunktion und einem Stand-by-Verlust von nur 1 Watt, ist das Produkt ideal, um eine sichere drahtlose Kommunikation im Bussystem bereitzustellen.
Bei Bedarf kann eine Funkantenne FA250 oder FA200 angeschlossen werden. Das Funk-Antennenmodul ist ein Reiheneinbaugerät mit einer Breite von 36mm und einer Tiefe von 58mm, die eine einfache Montage auf Tragschiene ermöglicht. Es verfügt über eine Versorgungsspannung von 230V und im Lieferumfang befinden sich 1 Distanzstück DS14, 2 Abschlusswiderstände zum Aufstecken mit Aufdruck Ohm, 1/2 TE, 3 Steckbrücken 1 TE (davon 1 Ersatz), 1 Steckbrücke 1,5 TE, 2 Steckbrücken 1/2 TE (davon 1 Ersatz) und ein Steckbrücken-Montagewerkzeug SMW14.
Das Funk-Antennenmodul FAM14 empfängt und prüft alle Signale der Funksender und Repeater in seinem Empfangsbereich und leitet sie über eine RS485-Schnittstelle an nachgeschaltete RS485-Bus-Schaltaktoren weiter. Bis zu 126 Kanäle können an den RS485-Bus angeschlossen werden. Querverdrahtung Bus und Stromversorgung mit Steckbrücke. Am letzten Aktor muss der beiliegende zweite Abschlusswiderstand aufgesteckt werden, um die Verkabelung abzuschließen.
Es können bis zu 128 verschlüsselte Sensoren eingelernt werden. Außerdem ist ein Mini-USB zum Anschluss eines PC zur Erstellung einer Geräteliste, zur Konfiguration der Aktoren mit Hilfe des PC-Tools PCT14 und zur Datensicherung vorhanden. Da ein Legalisierungs-Code für den Download des PCT14 von der Eltako-Homepage www.eltako.de beiliegt, gestaltet sich die Installation extrem einfach. Bei einer Belastung größer 50% der Nennleistung von 8W ist auf der linken Seite eine halbe Teilungseinheit Lüftungsabstand mit dem Distanzstück DS14 erforderlich.
Technische Daten: MONTAGEART REG, Bussystem Funkbus: ja, Breite in Teilungseinheiten: 2, Andere Bussysteme: ohne, Anzahl der seriellen Schnittstellen: 1, Anzahl der integrierten Ausgangskanäle: 126, Anzahl der integrierten Eingangskanäle: 128, Bemessungsspannung: 230V.
Eigenschaften ELTAKO 30014000
- Montageart: REG
- Mit Display: nein
- Bussystem KNX: nein
- Bussystem Funkbus: ja
- Bussystem Powernet: nein
- Breite in Teilungseinheiten: 2
- Andere Bussysteme: ohne
- Anzahl der seriellen Schnittstellen: 1
- Bussystem LON: nein
- DCF-Uhr integriert: nein
- GSM-Modem integriert: nein
- Anzahl der integrierten Ausgangskanäle: 126
- Anzahl der integrierten Eingangskanäle: 128
- Bussystem KNX-Funk: nein
- Bemessungsspannung: 230
