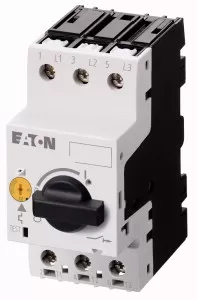

Eaton Transformatorschutzschalter, 3-polig, Ir = 4 - 6,3 A, Schraubanschluss 088915

Verfügbarer Bestand:

Lieferzeit 1 - 4 Werktage

absenden

79,98 €

% UVP 124,95 € (35.99% gespart)

Preise inkl. MwSt. zzgl. Versandkosten

Produktnummer: ME-088915

EAN: 4015080889151

Inhalt: 1 Stück

Produktinformationen "Eaton Transformatorschutzschalter, 3-polig, Ir = 4 - 6,3 A, Schraubanschluss 088915"

Der Eaton Transformatorschutzschalter, 3-polig, Ir = 4 - 6,3 A, Schraubanschluss 088915 ist nach IEC/EN60947 gebaut und erfüllt die Anforderungen der Baugröße PKZM0. Er ist mit einstellbaren Überlast- und unverzögertem Kurzschlußauslösern sowie phasenausfallempfindlich ausgestattet, und kann sowohl über Schraub- als auch über Schnappmontage angebracht werden. Er verfügt über Schraubklemmen und hat ein Kappeneinbaumaß von 45mm. Mit einer Bemessungsbetriebsspannung von 690V sowie einer Schutzart IP20 ist er UL4240 und VDE0106 T. 100-konform.

Der Bemessungsdauerstrom Iu liegt bei 6.3A, während der Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz bei 150A liegt. Der Überlastauslöser Stromeinstellung liegt bei 4, während sich der Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers auf 0 und der des unverzögerten Kurzschlussauslösers auf 141 bewegt. Der Anschlussart Hauptstromkreis erfolgt über Schraubanschluss, während eine Hutschienenmontage optional möglich ist.

Zum Lieferumfang des Produkts gehören ein Hilfsschalter sowie ein Spannungsauslöser. Der Transformatorschutzschalter ist aufgrund seiner Eigenschaften und Merkmale für eine Vielzahl an Einsatzbereichen geeignet.

Eigenschaften EATON 088915

Bemessungsdauerstrom Iu: 6.3
Bemessungsspannung: 690
Bemessungsgrenzkurzschlussausschaltstrom Icu bei 400 V, 50 Hz: 150
Überlastauslöser Stromeinstellung: 4
Einstellbereich des kurzzeitverzögerten Kurzschlussauslösers: 0
Einstellbereich des unverzögerten Kurzschlussauslösers: 141
Integrierter Erdschlussschutz: nein
Anschlussart Hauptstromkreis: Schraubanschluss
Gerätebauart: sonstige
Geeignet für Hutschienenmontage: ja
Hutschienenmontage optional: ja
Anzahl der Hilfskontakte als Öffner: 0
Anzahl der Hilfskontakte als Schließer: 0
Anzahl der Hilfskontakte als Wechsler: 0
Mit Ausgelöstmelder: ja
Mit Unterspannungsauslöser: nein
Polzahl: 3
Position des Anschlusses für Hauptstromkreis: sonstige
Ausführung des Betätigungselements: Drehknopf
Komplettgerät mit Schutzeinheit: ja
Motorantrieb integriert: nein
Motorantrieb optional: nein
Schutzart (IP): IP20
