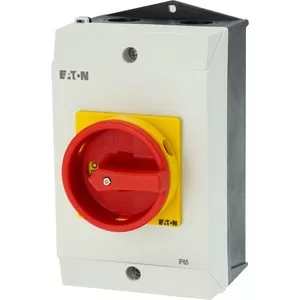

Eaton Hauptschalter, P1, 32 A, Aufbau, 3-polig, NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, abschließbar in 0-Stellung, Hartspiegelausführu 227868

Der Eaton Hauptschalter, P1, 32 A, Aufbau, 3-polig, NOT-AUS-Funktion, mit rotem Drehgriff und gelbem Sperrkranz, abschließbar in 0-Stellung, Hartspiegelausführung 227868 ist ein Hauptschalter, der als Wartungs- oder Reparatur-Schalter und als NOT-AUS-Einrichtung eingesetzt werden kann. Dieser Hauptschalter verfügt über einen 3-poligen Aufbau, eine Bemessungsbetriebsleistung von 15KW bei AC-23A, 50 - 60 Hz 400V und einen maximalen Bemessungsstrom von 32A. Dank des rotem Drehgriffes und des gelben Sperrkranzes ist der Schalter abschließbar in 0-Stellung und die Schutzart ist IP65. Zudem entspricht er den Normen und Bestimmungen IEC/EN 60947, VDE 0660 sowie IEC/EN 60204 und ist ein Lasttrennschalter nach IEC/EN 60947-3.

Der Hauptschalter ist dank seiner NOT-AUS-Funktion auch als Sicherheitsabschaltung geeignet und lässt sich dank des mitgelieferten Hilfsschalterkontakts oder Neutralleiters nachrüsten. Der Bemessungsbetriebsspannung liegt bei 400V und die maximale Bemessungsbetriebsspannung bei AC liegt bei 690V und bei DC sogar bei 1000V.

Eigenschaften EATON 227868

• Ausführung als Hauptschalter: ja
• Ausführung als Wartungs-/Reparaturschalter: ja
• Ausführung als Sicherheitsschalter: nein
• Ausführung als NOT-AUS-Einrichtung: ja
• Ausführung als Wendeschalter: nein
• Anzahl der Schalter: 1
• Max. Bemessungsbetriebsspannung Ue bei AC: 690
• Bemessungsbetriebsspannung: 690
• Bemessungsdauerstrom Iu: 32
• Bemessungsdauerstrom bei AC-23, 400 V: 32
• Bemessungsdauerstrom bei AC-21, 400 V: 32
• Bemessungsbetriebsleistung bei AC-3, 400 V: 13
• Bemessungskurzzeitstromfestigkeit Icw: 0.64
• Bemessungsbetriebsleistung bei AC-23, 400 V: 15
• Schaltleistung bei 400 V: 15
• Bedingter Bemessungskurzschlussstrom Iq: 80
• Polzahl: 3
• Anzahl der Hilfskontakte als Öffner: 0
• Anzahl der Hilfskontakte als Schließer: 0
• Anzahl der Hilfskontakte als Wechsler: 0
• Motorantrieb optional: nein
• Motorantrieb integriert: nein
• Spannungsauslöser optional: nein
• Gerätebauart: Komplettgerät im Gehäuse
• Geeignet für Bodenbefestigung: ja
• Geeignet für Frontbefestigung 4-Loch: nein
• Geeignet für Frontbefestigung Zentral: nein
• Geeignet für Verteilereinbau: nein
• Geeignet für Zwischenbau: nein
• Farbe des Betätigungselements: rot
• Ausführung des Betätigungselements: Türkupplungsdrehantrieb
• Verriegelbar: ja
• Anschlussart Hauptstromkreis: Schraubanschluss
• Schutzart (IP), frontseitig: IP65
• Schutzart (NEMA): 12
